OSFP vs OSFP-XD: Agħżel il-Fattur tal-Formola 1.6T it-Tajjeb

Tweġiba Mgħaġġla: OSFP jew OSFP-XD?

• Agħżel OSFP (OSFP1600)jekk diġà topera pjattaformi OSFP 400G jew 800G, trid kontinwità tal-ekosistema, u l-pjan direzzjonali tal-iswiċċ tiegħek jappoġġja korsiji elettriċi 8x200G.
• Agħżel OSFP-XDjekk qed tfassal swiċċ ġdid ta'-densità AI jew HPC, għandek bżonn densità massima tal-port tal-pannelli ta' quddiem-, u trid triq aktar ċara lejn 3.2T billi tuża 16-il korsija tal-elettriku.

OSFP-XD mhix waqgħa-li tissostitwixxi OSFP. Huwa fattur ta 'forma mekkaniku u elettriku differenti bil-gaġġa, il-paddlecard u l-keying tiegħu stess. Kwalunkwe pjan ta' migrazzjoni għandu jibda bit-tip tal-port tal-iswiċċ, il-baġit termali, u l-kwalifika tal-bejjiegħ - mhux bit-tikketta tal-modulu.

OSFP vs OSFP-XD: Differenzi Ewlenin f'daqqa t'għajn

• Arkitettura tal-karreġġjata:OSFP jilħaq 1.6T b'8x200G; OSFP-XD jilħaq 1.6T b'16x100G u jista 'jiskala għal 3.2T b'16x200G.
• Kompatibilità mekkanika:OSFP-XD juża paddlecard eħxen, għoli tal-modulu differenti, u gaġeġ b'ċavetta. Ma taqbilx mal-portijiet OSFP eżistenti.
• Id-densità tal-panew-quddiem:OSFP-XD bejn wieħed u ieħor jirdoppja d-densità kontra 8-korsija OSFP jew QSFP-DD b'rendiment komparabbli.
• L-ispazju tar-ras tal-qawwa:L-OSFP-XD jimmira sa 40W għal kull modulu, iddisinjat għall-ottika ta'-qawwa għolja fil-futur 1.6T u 3.2T.
• Maturità tal-ekosistema:OSFP jibbenefika minn skjeramenti eżistenti ta '400G/800G; OSFP-XD huwa aktar ġdid u jiddependi fuq is-sistemi ddisinjati madwaru mill-ewwel jum.



X'inhu 1.6T OSFP (OSFP1600)?

OSFP1600, komunement imsejħa 1.6T OSFP, hija evoluzzjoni tal-fattur tal-forma OSFP diġà skjerat b'mod wiesa 'fl-ottika 400G u 800G. Skond il-OSFP MSA, OSFP1600 jappoġġja interfaces elettriċi ospitanti ta '8x200 Gb/s filwaqt li jżomm kontinwità mekkanika ma' OSFP800.

Il-loġika tal-inġinerija hija sempliċi: aktar milli żżid korsiji, OSFP1600 jirdoppja l-veloċità tal-korsija minn 100G għal 200G. Tmien korsiji f'200G kull wieħed iwassal 1.6T fl-istess envelop tal-modulu ġenerali. Għal operaturi li diġà qed imexxu pjattaformi OSFP, dan jippreserva d-disinn tal-gaġġa, l-integrazzjoni termali, u - f'ħafna każijiet - l-aktar wiesa'ekosistema transceiverdiġà kkwalifikaw.

X'inhu dan verament ifisser għall-akkwist: l-aġġornament ta '1.6T OSFP huwa gated inqas mill-modulu u aktar mill-iswiċċ ASIC prontezza għal 200G PAM4 sinjalar elettriku, PCB routing kwalità, u kwalifika SerDes. Il-modulu huwa biss biċċa waħda tal-katina.

X'inhu OSFP-XD?

OSFP-XD tfisserOSFP eXtra Dens. Ġie żviluppat biex jappoġġja l-ottika 1.6T bl-użu tal-ekosistema matura tal-korsija tal-elettriku 100G u biex jipprovdi pjan direzzjonali kredibbli għal 3.2T. Minflok tmien korsiji f'200G, OSFP-XD juża sittax-il korsija f'100G illum, u huwa mfassal biex jiskala għal sittax-il korsija f'200G għal 3.2T fil-futur.

L-OSFP MSA tiddeskrivi tliet prijoritajiet ta' disinn għal OSFP-XD: appoġġ għal qawwa tal-modulu sa 40W, kompatibilità passiva tal-kejbil tar-ram għal konnessjonijiet qosra-, u densità tas-sistema ta' 32 port f'1RU jew 64 port f'2U. Dawn l-ispeċifikazzjonijiet mhumiex inċidentali - huma jimmiraw direttament lejn l-arkitetturi tal-weraq tal-cluster AI-spine fejn il-GPU-għal-wisa tal-frekwenza tal-GPU u l-ispazju tar-rack jagħmlu pressjoni fuq kull deċiżjoni tad-disinn.

B'mod kritiku, OSFP-XD mhuwiex OSFP ogħla jew aktar dens. Huwa fattur separat tal-forma mekkanika u elettrika. Il-paddlecard hija eħxen, l-għoli tal-modulu jinbidel, u l-karatteristiċi ta' keying huma miżjuda mal-gaġġa sabiex il-moduli OSFP-XD ma jistgħux jiddaħħlu fil-portijiet OSFP, u viċi versa.

OSFP vs OSFP-XD: Tqabbil Dettaljat

Differenzi tad-Disinn Li Jgħoddu f'Skjeramenti Reali

Arkitettura ta' Korsija Elettrika

Id-diverġenza ewlenija bejn iż-żewġ fatturi tal-forma hija kif jilħqu 1.6T. OSFP imbotta l-veloċità tal-korsija għal 200G fuq tmien korsiji; OSFP-XD iżomm korsiji f'100G iżda jirdoppja l-għadd għal sittax. Għall-periti tan-netwerk, dan ifisser li d-deċiżjoni hija verament dwar liema ekosistema ta' sinjalazzjoni elettrika hija aktar matura fil-perjodu ta' żmien fil-mira tiegħek. 200G PAM4 SerDes adoption Gates OSFP1600; jaqilbu l-għadd tal-kanali ASIC u l-gate tal-kumplessità tal-breakout PCB OSFP-XD.

Kompatibilità Mekkanika

Żball komuni ta' akkwist huwa li wieħed jassumi OSFP-XD huwa sempliċiment OSFP aktar dens. Mhuwiex. OSFP-XD jibdel il-ħxuna tal-paddlecard u l-għoli tal-modulu, u l-Speċifikazzjonijiet OSFP MSAjiddefinixxu karatteristiċi ta 'keying li jipprevjenu inserzjoni mhux korretta. Jekk is-swiċċ tiegħek ikollu portijiet OSFP, mhux se jaċċetta moduli OSFP-XD - u t-trattament tat-tnejn bħala interkambjabbli waqt l-ippjanar tal-ispare parts jew is-sorsi ta' multi-bejjiegħ jista' joħloq fallimenti reali fil-qasam.

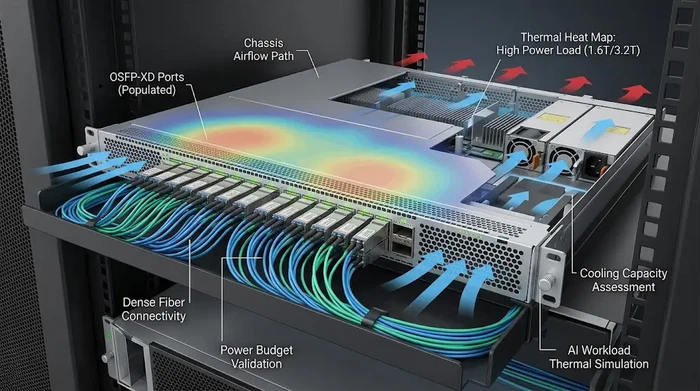

Budget Termali u tal-Enerġija

F'1.6T, l-enerġija u s-sħana ma jibqgħux tħassib sekondarju. OSFP diġà jibbenefika minn heatsink integrat u integrazzjoni ppruvata tal-fluss tal-arja. OSFP-XD jimbotta aktar, inġinerija sa 40W għal kull modulu biex jakkomoda ottiċi ta'-qawwa għolja u soluzzjonijiet attivi tar-ram fil-futur. Fil-prattika, dan ifisser li l-oġġetti li ġejjin jeħtieġ li jiġu vverifikati qabel ma titqiegħed kwalunkwe ordni ta 'modulu:

• Enerġija massima għal kull-port modulu appoġġjata mill-firmware tal-iswiċċ
• Direzzjoni tal-fluss tal-arja (port-sal-enerġija, enerġija-sal-port) u kapaċità ta' tkessiħ b'tagħbija sħiħa
• It-temperatura ta' l-intake ambjentali u l-ġestjoni ta' l-exhaust fil-livell tar-rack-
• Taħlita tat-tip tal-midja: ottika, DAC, AEC, jew AOC, u l-profili tal-qawwa rispettivi tagħhom
• Jekk l-ittestjar tal-kwalifika tal-bejjiegħ ikoprix il-modulu fil-mira tiegħek fl-SKU eżatt tal-iswiċċ tiegħek



Densità tal-Panew ta' Quddiem-

Il-vantaġġ ewlieni ta' OSFP-XD huwa d-densità. Billi timxi minn 8 għal 16-il korsija elettrika għal kull modulu, bejn wieħed u ieħor jirdoppja l-faxxa tal-faxxa tal-pannelli ta' quddiem-per kull unità ta' rack meta mqabbla ma' OSFP bi 8 korsiji jewFatturi tal-forma QSFP-DD. F'netwerks AI u HPC, fejn swiċċijiet tal-weraq jista 'jkollhom bżonn li jxerrdu mijiet ta' links tal-GPU fi ħdan rack wieħed, din id-densità tissarraf direttament f'inqas swiċċijiet, linji tal-kejbil iqsar, u spiża ġenerali aktar baxxa tan-netwerk.

Għal skjeramenti ta' brownfield fejn il-pjattaforma eżistenti hija bbażata fuq OSFP-, iż-żieda fid-densità waħedha rari tiġġustifika l-fatturi tal-forma li jinbidlu. Għal disinji tal-weraq greenfield 1RU AI li jimmiraw l-upgradeability 3.2T, il-matematika tad-densità tal-OSFP-XD normalment tirbaħ.

Kejbil tar-Ram u Interkonnessjonijiet Qasira-Reach

Qasira-ramm - DAC (Direct Attach Cable) u AEC (Active Electrical Cable) - jibqgħu l-aktar għażla ta' enerġija-effiċjenti għall-konnessjonijiet tal-GPU tar-rack-interni u ħdejn-rack. OSFP-XD kien iddisinjat b'appoġġ passiv tar-ram bħala objettiv espliċitu, li huwa importanti għal-racks ta' densità għolja fejn għexieren ta' links qosra jimxu bejn servers u swiċċijiet tal-weraq.

Cela dit, fattur tal-forma waħdu ma jiggarantixxix soluzzjoni tar-ram li taħdem. It-tul tal-kejbil, it-telf tal-inserzjoni, ir-raġġ tal-liwja, il-kwalità tal-konnettur u l-fluss tal-arja kollha jikkontribwixxu. Għal firxa itwal li għad iridu jibqgħu strutturati u maniġġabbli, ħafna operaturi jingħaqdu transceivers 1.6T b'densità għolja-Cables tal-fibra MPO/MTPuKejbils tat-tbegħid MPObiex taqsam port wieħed tat-transceiver f'links multipli ta'-veloċità aktar baxxa.

Kif Tiddeċiedi: OSFP jew OSFP-XD

Qabel ma Tagħżel

It-timijiet tal-akkwist m'għandhomx jiddependu biss fuq datasheets tal-kummerċjalizzazzjoni. Qabel ma toħroġ ordni tal-modulu 1.6T, ikkonferma dan li ġej mal-bejjiegħ tal-iswiċċ tiegħek bil-miktub:

1. Liema tip ta' port huwa fiżikament installat - OSFP, OSFP-XD, jew gaġeġ ta' appoġġ doppju-?
2. X'inhu l-baġit massimu tal-enerġija għal kull-port appoġġjat mill-firmware attwali, u jaqbel mal-klassi tal-enerġija tal-modulu fil-mira?
3. L-interface elettrika 200G PAM4 tas-swiċċ huwa kkwalifikat għall-modulu OSFP1600 eżatt li qed tippjana li tordna, jew biss għal lista żgħira ta 'bejjiegħa approvata?
4. Liema direzzjoni tal-fluss tal-arja tappoġġja l-ixtilliera tiegħek, u l-modulu SKU jaqbel magħha?
5. Liema DAC, AEC, u midja ottika huma fuq il-lista tal-moduli kwalifikati tal-bejjiegħ għal dan il-mudell ta 'swiċċ?
6. Hemm mogħdija ta' migrazzjoni definita 3.2T għal din il-pjattaforma, u żżomm l-istess arkitettura tal-gaġġa u tal-firmware?

Dawn il-mistoqsijiet ma jiswew xejn x'jistaqsu u regolarment iħabbtu wiċċhom ma' inkompatibilitajiet li kieku kienu jidhru biss meta jinxtegħlu l-ixkaffa-.

Meta Għandek Tagħżel OSFP?

1.6T OSFP normalment ikun l-aħjar meta:

• In-netwerk tiegħek diġà jħaddem pjattaformi OSFP 400G jew 800G u trid tippreserva l-kontinwità operattiva.
• Il-pjan direzzjonali tas-silikon tal-iswiċċ tiegħek jappoġġja s-sinjalar elettriku 200G PAM4 fil-kalendarju tal-proġett tiegħek.
• Għandek bżonn bandwidth 1.6T iżda m'għandekx bżonn id-densità massima assoluta tal-pannelli ta' quddiem-.
• L-ispare parts tiegħek, l-għodda NOC, u l-flussi tax-xogħol tal-kwalifika tal-ottika huma diġà mibnija madwar OSFP.
• Ir-rekwiżiti tal-firxa tiegħek jiddependu fuq midja ottika matura - inklużfibra b'modalità unikagħal links itwal uFibra multimode OM4/OM5għal sejħiet qosra.

Għall-maġġoranza tal-operaturi li jaġġornaw mill-infrastruttura 800G, OSFP hija t-triq ta'-riskju aktar baxx.

Meta Għandek Tagħżel OSFP-XD?

OSFP-XD issir l-għażla aktar b'saħħitha meta:

• Qed tiddisinja swiċċijiet tal-weraq ġodda ta'-densità għolja mill-bidu, speċjalment pjattaformi 1RU AI/HPC.
• Trid tilħaq 1.6T illum billi tuża korsiji elettriċi maturi ta '100G aktar milli tistenna l-kwalifika ta' 200G SerDes.
• Trid triq-kommessa minn qabel għal 3.2T mingħajr transizzjoni oħra fil-gaġġa.
• L-arkitettura tiegħek tiddependi ħafna fuq il-qasir-DAC jew AEC ġewwa xtillieri għall-interkonnessjoni tal-GPU.
• L-ispazju tar-rack, il-volum tal-kejbil, u d-densità tal-port huma restrizzjonijiet tal-ewwel-ordni, mhux ottimizzazzjonijiet sekondarji.

Timijiet tan-netwerk li jevalwaw OSFP-XD għandhom jingaġġaw lill-bejjiegħ tal-iswiċċ kmieni fil-fażi tad-disinn. Ir-retrofitting OSFP-XD f'chassis ibbażat fuq OSFP-mhuwiex fattibbli - id-disinn mekkaniku u termali għandu jinbena madwaru.

Żbalji Komuni Meta Tqabbel OSFP u OSFP-XD

Żball 1: Tqabbil Biss Bandwidth

Iż-żewġ fatturi tal-forma jistgħu jwasslu 1.6T, iżda jaslu hemm permezz ta 'arkitetturi elettriċi differenti. Żewġ moduli b'numri ta' throughput identiċi xorta jistgħu jitolbu silikon ta 'swiċċ kompletament differenti, routing tal-PCB, u kwalifika SerDes.

Żball 2: Jekk wieħed jassumi Kompatibbiltà b'lura

OSFP-XD huwa mekkanikament distint minn OSFP. Modulu OSFP-XD mhux se jiddaħħal f'port OSFP, u l-gaġeġ huma mdaħħla speċifikament biex jipprevjenu dan. L-istrateġija ta' l-ispare parts, it-tieni-pjanijiet ta' sorsi, u l-istandardizzazzjoni trans-siti kollha jeħtieġ li jqisu dan.

Żball 3: Issottovaluta Limiti Termali

Modulu li jilħaq in-numri tal-qawwa tad-datasheet xorta jista 'jaqbeż il-baġit termali prattiku ta' swiċċ dens b'tagħbija sħiħa. L-enerġija fil-modulu mhix l-istess bħall-qawwa li l-ixkaffa tista 'tinħela.

Żball 4: It-trattament tal-Formola bħala d-Deċiżjoni Sħiħa

Il-modulu huwa komponent wieħed ta 'sistema li tinkludi swiċċ ASIC, PCB, konnettur, fibra jew midja tar-ram, firmware, u ttestjar ta' kwalifika. Għażla b'saħħitha tal-fattur tal-forma ma tikkumpensax għal integrazzjoni dgħajfa tas-sistema.

Żball 5: Taqbeż l-Impjant tal-Fibra

Transceivers ta'-veloċità għolja huma tajbin biss daqs il-kejbils warajhom. Telf ta 'inserzjoni, kwalità tal-konnettur, uGħażla tal-kejbil MPOjistgħu jagħmlu jew ikissru rabta 1.6T anke meta l-moduli nfushom huma perfetti.

Rakkomandazzjoni Finali

M'hemm l-ebda tweġiba korretta waħda - hemm biss it-tweġiba li taqbel mal-pjan direzzjonali tiegħek.

Jekk l-għan tiegħek huwa prattiku, aġġornament ta'-riskju aktar baxx minn sistemi eżistenti ta' OSFP 400G jew 800G, 1.6T OSFP normalment ikun it-triq l-aktar naturali. Jippreserva l-kontinwità tal-ekosistema u jillimita n-numru ta 'varjabbli li jinbidlu f'daqqa.

Jekk l-għan tiegħek huwa d-densità massima, għoli-qawwa headroom, u triq nadifa għal 3.2T f'greenfield AI jew HPC build, OSFP-XD hija l-aktar għażla li tħares 'il quddiem-- iżda biss meta l-pjattaforma tal-iswiċċ tkun iddisinjata madwarha mill-bidu.

Qabel ma tikkommetti, ikkonferma tliet affarijiet bl-inġinerija u l-akkwist: it-tip eżatt tal-port tal-iswiċċ, il-baġit termali sħiħ f'tagħbija fil-mira, u l-lista tal-midja kwalifikata. It-tikketta tal-modulu fuq il-kaxxa hija importanti ħafna inqas minn dawn it-tlieta.

Mistoqsijiet Frekwenti

OSFP-XD huwa kompatibbli b'lura mal-portijiet OSFP?

Le. OSFP-XD juża ħxuna tal-paddlecard, għoli tal-modulu, u keying differenti. Mhux daħħal f'gaġġa OSFP, u modulu OSFP mhux se jaħdem f'gaġġa OSFP-XD. Kwalunkwe pjan li jassumi l-interkambjabbiltà huwa żbaljat.

X'inhi d-differenza bejn OSFP1600 u OSFP-XD?

OSFP1600 (imsejjaħ ukoll 1.6T OSFP) jilħaq 1.6T billi juża 8 korsiji elettriċi f'200G kull wieħed u huwa allinjat mekkanikament ma 'OSFP800 eżistenti. OSFP-XD jilħaq 1.6T bl-użu ta' 16-il korsija tal-elettriku b'100G kull wieħed f'fattur ta' forma mekkanika aktar densa li mhux kompatibbli mal-OSFP-.

Għaliex OSFP juża 8x200G filwaqt li OSFP-XD juża 16x100G?

Huma jottimizzaw għal restrizzjonijiet differenti. OSFP jipprijoritizza l-kontinwità mekkanika mal-pjattaformi eżistenti 800G u jsuq it-tranżizzjoni 200G PAM4 SerDes. OSFP-XD jipprijoritizza d-densità tal-pannelli ta' quddiem-u l-iskalabbiltà futura 3.2T, li hija aktar faċli li tinkiseb billi tirdoppja l-korsiji aktar milli tirdoppja l-veloċità tal-karreġġjata.

Liema fattur tal-forma huwa aħjar għaċ-ċentri tad-dejta tal-AI?

Jiddependi fuq l-istadju tal-bini. Raggruppamenti AI eżistenti li jaġġornaw minn 800G OSFP tipikament jiffavorixxu OSFP1600 għall-kontinwità. Greenfield AI leaf-disinji tas-sinsla li jimmiraw GPU massimu-għal-GPU bandwidth għal kull unità ta 'rack, u l-ippjanar għal 3.2T, aktar spiss jiffavorixxu OSFP-XD.

OSFP-XD jappoġġja 3.2T?

Iva. L-arkitettura ta' 16-il korsija ta' OSFP-XD hija ddisinjata biex tappoġġja 3.2T billi tiċċaqlaq kull korsija minn 100G għal 200G. Dan jagħtiha pjan direzzjonali 3.2T aktar ċar minn OSFP ta '8-lane fl-istess ġenerazzjoni ta' gaġġa.

X'baġit tal-enerġija jeħtieġu l-moduli OSFP-XD?

L-OSFP MSA jispeċifika disinji OSFP-XD li jimmiraw sa 40W għal kull modulu biex jakkomodaw ottiċi ta' 1.6T u 3.2T ta' qawwa għolja-futur. Il-qawwa attwali appoġġjata tiddependi fuq il-pjattaforma speċifika tal-iswiċċ, il-firmware, u d-disinn termali.

Nista' nuża l-istess cabling tal-fibra MPO għal OSFP u OSFP-XD?

L-impjant tal-fibra innifsu - inklużKejbils tat-trunk MPO/MTP u patch cords- hija fil-biċċa l-kbira indipendenti mill-fattur tal-forma tat-transceiver. Dak li huwa importanti huwa t-tip tal-fibra (modalità waħda - jew multimode), il-polarità tal-konnettur, l-għadd tal-fibra għal kull rabta, u l-baġit tat-telf tal-inserzjoni, li kollha jridu jaqblu mal-firxa u l-pjan tal-wavelength tal-modulu ottiku speċifiku 1.6T aktar milli l-fattur tal-forma mekkanika tal-modulu.
